洗浄ユニット 超強力洗浄

ホーンタイプ

USV-1500Z15S USV-1000Z20S
USV-600Z20S
USV-200Z28S
USC-75Z28S

ホーンタイプ
ホーンタイプ
ホーンタイプ

目詰まり、バリの除去等に適した超音波洗浄機

振動子の振幅を拡大させるためのホーンと呼ぶ金属棒(円柱、角柱など)を用い、振動板方式より十数倍の振動を出し、強烈なキャビテーションを発生させます。 超音波により発生する「キャビテーション」「加速度」「直進流」と、洗浄剤との相乗効果で、強固に固着した汚れの除去に使用されています。

特長
  • 高振幅による洗浄作用。集中した強力なキャビテーションが細かい隙間や貫通穴、複雑な形状の落ちにくい汚れを破砕、剥離して洗浄(下図)。
  • 金属フィルタの再生洗浄、紡糸ノズルのメンテナンス洗浄、線引ダイスの目詰まり除去など、細孔や複雑な形状部の強固な付着物が除去可能。
  • ワークに合わせて選べるバリエーション。さまざまな用途で実績のある1500W、中出力の600Wなど、大きなワークから小型のワークまで対応可能。
  • 強力な超音波が洗浄時間を短縮し、洗浄作業効率をアップ。
ホーンタイプの特長

用途(洗浄対象)

紡糸ノズル、金属・セラミックフィルタ、レンズ用研磨皿、機械加工部品、押出成型用金型など

役に立っているケース

強固に固着した汚れは従来型では除去できない

課題・質問

お客様

紡糸ノズル、金属フィルタの細孔やメッシュに強固に固着した汚れは、一般的な超音波洗浄機では除去しきれないものがあった。

超音波工業からの提案

当社

ホーン型による近距離からの強力な超音波を照射することにより、これまで難しかった固着した汚れの除去を可能としました。

ホーンタイプ 仕様

※スクロールしてご覧いただけます

型式 USV-1500Z15S USV-1000Z20S USV-600Z20S USV-200Z28S USC-75Z28S
出力 1500W 1000W 600W 200W 75W
周波数 15kHz 20kHz 20kHz 28kHz 28kHz
外形寸法(発振器) 262(W) × 400(D) ×
418(H)mm
262(W) × 400(D) ×
418(H)mm
220(W) × 400(D) ×
325(H)mm
252(W) × 400(D) ×
162(H)mm
160(W) × 230(D) ×
100(H)mm
外形寸法(振動子ユニット) 約φ210(D) × 400(L) mm 約φ210(D) × 380(L) mm 約φ190(D) × 315(L) mm 約φ52(D) × 169(L) mm 約70(W) × 85(D)× 215(L) mm

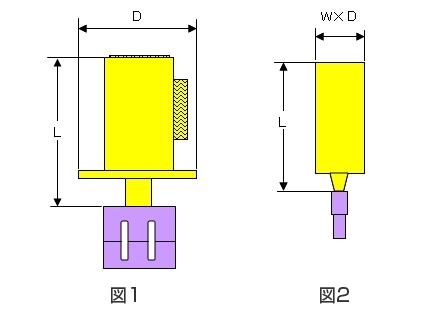

振動子ユニット外形図 図1 図1 図1 図2 図3

振動子ユニット外形図

振動子ユニット外形図

外形寸法の詳細は、営業までお問い合わせください。
