スポット接合機

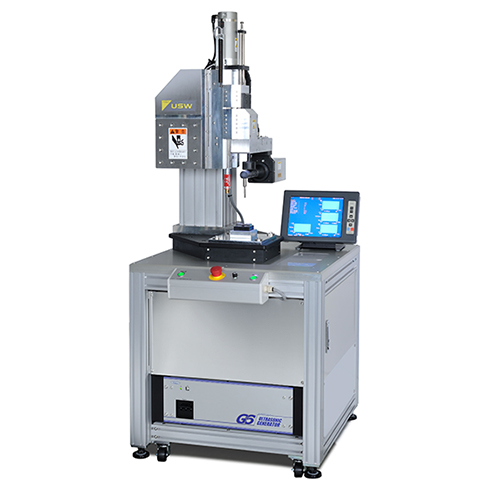

USW1521G6Y / USW3021G6Y

USW1521G6Y / USW3021G6Y

多彩な発振トリガー、ソフトスタート機能

スタート(起動スイッチ)、ロード(荷重任意設定)、ディスタンス(距離任意設定)など、多彩なトリガーを装備。振幅可変機能も搭載。端子接合、線材端末処理、パワーモジュールの深場接合などにお使いいただけます。

特長
  • 接合ツールはネジ1本で簡単交換。
  • 4種類の発振トリガー、ソフトスタート、振幅可変機能などワークに適した接合条件の設定。
  • 3種類の制御方式、5種類の判定機能を搭載。
  • 大型カラーディスプレイによるメニューおよびマルチグラフ表示。

※各種装置、ユニットの設計・製作や接合実験などについては、当社の営業までお問い合わせください。

USW1521G6Y / USW3021G6Y 仕様

※スクロールしてご覧いただけます

型式 USW1521G6Y USW3021G6Y
出力 1500W 3000W
周波数 21kHz
加圧力 300~1500N
表示器 10.4型TFTカラー表示
外形寸法 700(W)×700(D)×1670(H)mm
