超音波レベル計
ULM-500シリーズ
ノイズを識別し確かな検出、浮遊するスカムから汚泥まで測定
超音波レベル計は、センサから照射された超音波パルスが空気中を伝わり測定面で反射し、再びセンサに受信されるまでの伝播時間から、タンクのレベルや距離を非接触で連続的に測定します。
新信号処理方式により、タンク内突起物からの反射ノイズや多重エコーの中から確実に信号を検出し、精度の高い測定を実現。センサ材質は薬液測定に適した硬質塩化ビニール樹脂(PVC)材質と下水処理施設用のSUS316材質を準備しています。
特長
- 上下水道、潮位、河川、貯水池の水位計測、薬品タンク、スラリーかく拌槽、ロールミル、食品の高粘性液のレベル計測などの広範囲な用途に対応。
- 非接液方式のため、取付＆メンテナンスが容易。
- 防水構造で優れた耐食性のセンサ。強力な駆動タイプのセンサで、水滴付着や飛沫に対しても問題なく、下水、汚水、アルカリ、酸、高粘性液などに最適。
- 固定反射ノイズの影響を受けません。常にノイズレベルを自動学習し、ノイズを検知しないようにノイズをマスクするDGL（ダイナミックゲインリミット）機能によりセンサ取付部や壁の突起、タラップなどの障害物の影響を受けないようにします。
- 電気的ノイズ、かく拌羽根からのノイズは統計処理により大幅に削減し、影響を受けません。
- 高ゲインアンプを採用。従来品では測定が困難であったスカムのあるポンプ井から汚泥貯留槽のような減衰の大きな所にも使用可能。
- 多重エコーの影響を受けません。全体の受信波データからソフト処理により、第1受信波を認識。
- 変換器のLCD表示画面に、mTP、mAPなどの表示が可能。

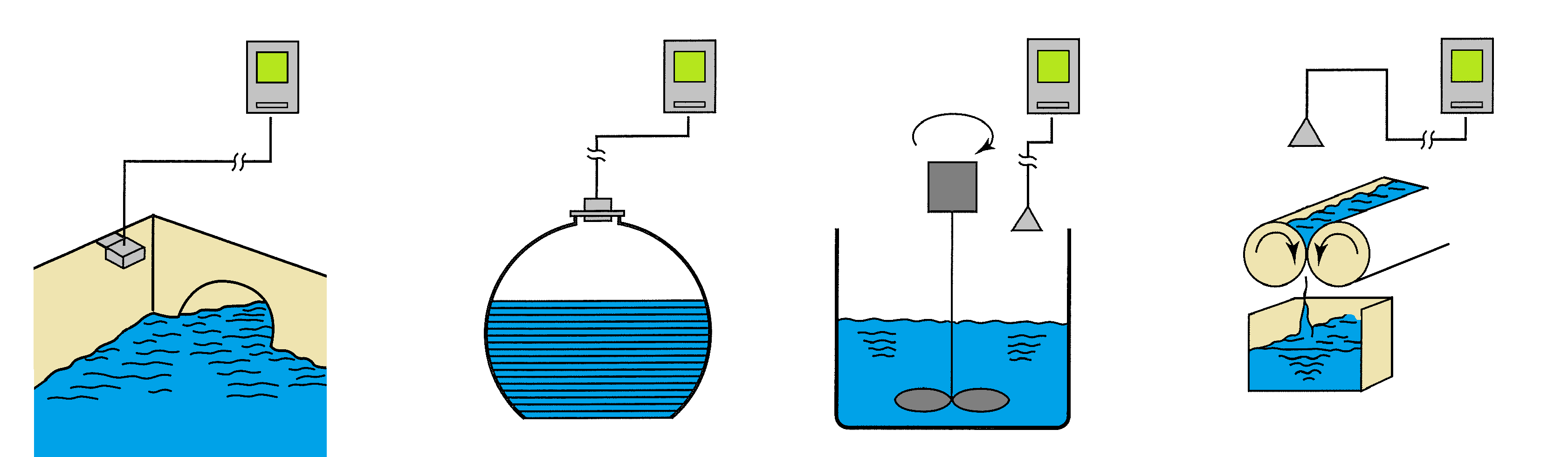

用途
- 上下水道・河川・ダム・貯水池のレベル計測・潮位計測
- 食品・高粘性溶液・薬品貯液タンクのレベル計測
- 脱水スラリー・汚泥タンクのレベル計測
- スラリーなどかく拌槽のレベル計測
- ロールミルの高粘性溶液のレベル計測

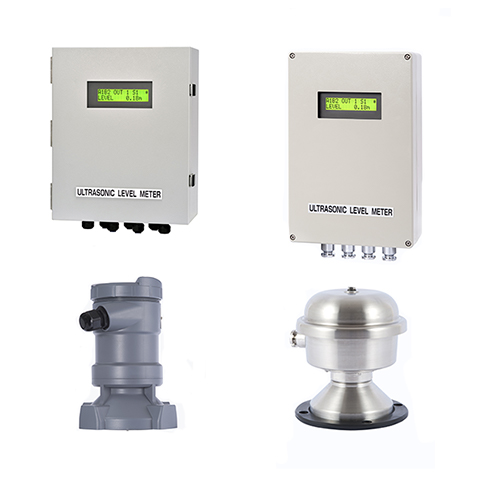

変換器仕様
※スクロールしてご覧いただけます
| 型式 | LE500K | LE500C |
|---|---|---|
| 構造 | IP66（耐塵耐水形構造） | IP65（耐塵防噴流形構造） |
| 材質 | 鋼板 | アルミダイキャスト |
| 測定精度 | ±0.25%FSまたは±6mmの大きい方(※) | ±0.25%FSまたは±6mmの大きい方(※) |
| 測定出力 | DC4～20mA | DC4～20mA |
| 外形寸法 | 240(W)×130.5(D)×412(H)mm | 240(W)×124.5(D)×450(H)mm |
| 質量 | 約8kg | 約7.6kg |
(※)温湿度分布一定の環境下にて1m基準反射板を測定した場合。
センサ仕様
※スクロールしてご覧いただけます
| 型式 | LM52A111 | LM52A211 | LM52B311 | LM52S |
|---|---|---|---|---|
| 測定距離 | 12m | 25m | 4m | 12m |
| 不感距離 | 0.3m | 0.7m | 0.2m | 0.3m |
| 外形寸法 | φ140×182(H)mm | φ160×190(H)mm | φ68×182(H)mm | φ166×185(H)mm |
| 材質 | 耐熱塩化ビニル樹脂 | 硬質塩化ビニル樹脂 | 硬質塩化ビニル樹脂 | 主要部：SUS316 振動子部:耐熱塩化ビニル樹脂（耐食樹脂コーティング） |
