溶着システム

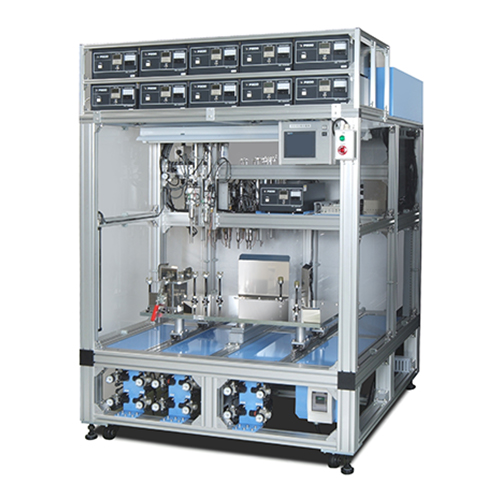

マルチヘッドタイプ SWPM

マルチヘッドタイプ SWPM

大型部品の多点カシメなど、用途に応じたシステムをご提案いたします。

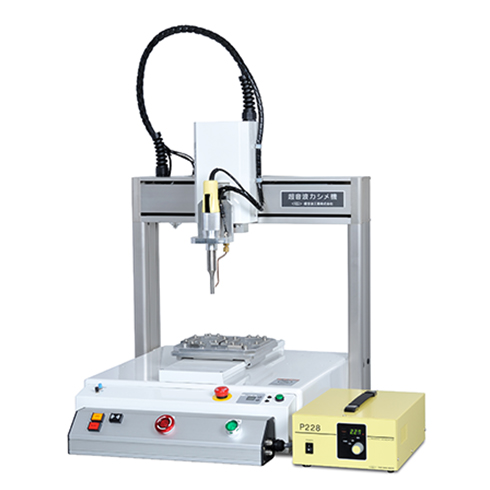

JRロボットタイプ JR23N

JRロボットタイプ JR23N

超音波自動カシメ機

JRタイプのカシメ用卓上型組立ロボットを使用した自動機など、用途に応じたシステムをご提案いたします。

特長
  • φ5程度以下の多点カシメ作業の改善・合理化に役立つ、小型の超音波プラスチックウエルダを搭載。
  • それぞれのボスに合わせて条件設定、条件変更が可能。高低差のある多点ボスでも安定したカシメが実現でき、作業効率が向上します。

JRロボットタイプ JR23N 仕様

※スクロールしてご覧いただけます

型式 P128-JR23N P228-JR23N
出力 100W 200W
周波数 28kHz
動作範囲 X軸300mm、Y軸320mm、Z軸100mm
最大ワーク高さ 110mm±30mm
ワーク重量 約10kg
外形寸法(発振器) 160(W)×230(D)×100(H)mm 200(W)×278(D)×104(H)mm
外形寸法(本体) 560(W)×600(D)×700(H)mm

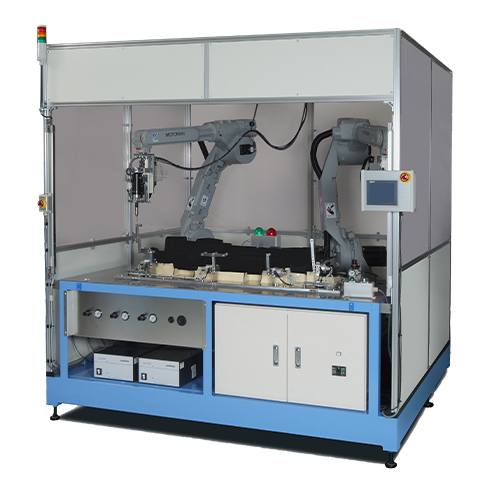

垂直多関節ロボットタイプ SWPM

垂直多関節ロボットタイプ

垂直多関節ロボットを使用した自動機など、用途に応じたシステムをご提案いたします。

製品に関するご相談は、お気軽にお問い合わせください。
