超音波濃度計

UAM-4 MK3

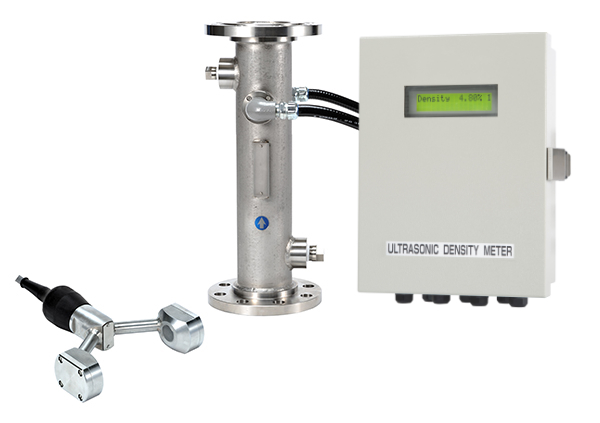

UAM-4 MKII

懸濁液の濃度を広範囲に高い確度でインライン測定

超音波濃度計は、懸濁液の濃度をインラインで連続に測定することができます。 色やpH、電導度に影響されないので、塗料や離型剤、石灰や鉱石などのスラリー、生コンスラッジ水、泥水や廃液・産廃排水処理スラリーなど、さまざまな懸濁液の濃度を測定します。また、光やレーザ方式の不得意な高濃度の測定にも超音波方式は優れています。センサは設置箇所や用途に応じて浸漬型またはパイプ型が選択可能で、パイプ型は摩耗や腐蝕を考慮した内面ゴムライニング仕様にも対応可能です。回路設計の見直しにより、ワイドレンジ化と周波数ラインナップの充実を図り、センサは新たに少量液体用としたセル型をラインナップしたことで、より多くの場面での適用の可能性が広がりました。

特長
  • 低濃度から高濃度まで広範囲に測定可能。
  • 機械的可動部がなく、メンテンナンス性に優れます。
  • 自己診断機能が保守作業を助けます。ゼロ・スパン校正等の操作も容易です。
  • センサは設置箇所に応じて、浸漬形とパイプ形から選択可能。 少量液体用に新たにセル形を追加しました。
  • フリー電源。AC85V~264Vの電源に、タップ切換なしでフリーに使用できます。

測定対象物

  • 電着塗料
  • 鋳物や鋳造における離型剤
  • 黒鉛離型剤、外壁用離型剤
  • 生コンスラッジ水
  • 骨材、鉱石、セメント、石灰など懸濁液
  • 火力発電所や化学工場の石灰・石膏スラリー等
  • シールド工場の泥水、ベントナイト
  • 沈殿物界面のレベル検出
  • 研磨剤・電子材料・磁気材料
  • ポリエチレン
  • 水酸化カルシウム
  • 水酸化マグネシウム
  • 水酸化ニッケル
  • 酸化セリウム
  • 銀ナノ粒子
  • 塩化アルミニウム
  • 活性炭
  • 切削粉
  • セラミックスラリー
  • 水酸化鉄
  • 吸収剤
  • 鉄粉
  • 炭化ホウ素
  • 炭化ケイ素
  • ニッケル酸リチウム
  • シリカ系スラリー
  • フッ化カルシウム
  • CMPスラリー
  • ラテックス
  • 不織布スラリー


役に立っているケース

他方式の濃度計の4つの課題点

超音波工業からの提案

当社

他方式の濃度計では以下の問題があります。当社で製造・販売している超音波減衰方式の濃度計はこれらの問題を解決します。

レーザー式及び光式濃度計は薄い濃度のスラリーしか計れない。

弊社濃度計は超音波の減衰方式を採用しているので薄い濃度から高濃度のスラリーまで幅広く測定できます。

コリオリ式濃度計は機械式のため、定期的なメンテナンスが必要となる。

超音波式は可動部がないのでほぼメンテナンスフリーであり、故障頻度も低いとお客様より評価いただいております。

ガンマ線式は管理区域内での使用や放射線取扱主任者の選任等手続きが大変である。

超音波式は防爆仕様を除き、あらゆる場所での使用が可能であり又、取扱主任者の選任も不要です。

超音波音速式濃度計は液体中の音速から濃度を算出しているため、液体中の粒子量が変化しても濃度の変化として現れない。

弊社濃度計は超音波の減衰方式を採用しているため、粒子量の変化を的確に捉え、濃度変化として表示します。電子材料、電着塗料、離型剤、石膏・石灰石スラリー、生コンスラッジ水等、インラインで連続測定することにより製造コストを低減に役立ちます。

総合仕様

※スクロールしてご覧いただけます

型式 UAM-4 MK3
測定範囲 0dB~40dB(0~50wt%)※測定対象、仕様による。
測定精度 ±5%FS(繰り返し性:±2%FS)
測定周波数 1MHz、2MHz、3MHz、5MHz、8MHz、10MHz
測定出力 DC4mA~20mA
電源電圧 AC100V~240V

変換器仕様

※スクロールしてご覧いただけます

型式 AE4AK
構造 IP66(耐塵耐水形構造)
材質 鋼板
外形寸法 240(W)×130.5(D)×412(H)mm
質量 約9kg

センサ仕様

※スクロールしてご覧いただけます

型式 AM2S AC-F5/AM1P ADS
構造 浸漬形 パイプ形 セル形
材質 SUS316L SUS316L(パイプ内面ゴムライニング仕様のみパイプ材質SUS304) テフロン系またはSUS316L
外形寸法 254(W)×42(D)×185(H)mm 284(W)×50(D)×76(H)mm
パイプ呼び 50A、65A、80A、100A、150A R3/8(セル接続口)

製品に関するご相談は、お気軽にお問い合わせください。
