洗浄ユニット 強力洗浄
26/38CPSシリーズの特長
- 振動子の構造には、投込型、底付型、貫通型があり、洗浄する部品の形態や洗浄精度、装置などに応じて最適なシステムを構築。
- パルス発振機能が溶存空気を減少させて、超音波の力を十分発揮させます。
- 洗浄物の汚れに幅広く対応するために、スイープ幅の調整が可能。
- 出力電力を一定に保つ機能。
- モニタ表示のゲイン調整。
- 100℃の洗浄液中でも使用可能。
- 振動子を対向させて、さらに強力な洗浄が可能。
- 振動子の材質は、腐食に強いSUS316Lを採用。
- 発振方式は、スイープとパルスを任意に選択が可能。
26/38CPSシリーズの用途（洗浄対象）
ガラス・プラスチックレンズ、カメラ関連部品、精密ベアリング、精密機械加工部品など
スイープタイプ 26/38CPSシリーズ 仕様
※スクロールしてご覧いただけます
| 型式 | USV-200Z26 / 38CPS | USV-400Z26 / 38CPS | USV-600Z26 / 38CPS | USV-1200Z26 / 38CPS | USV-2400Z26 / 38CPS |
|---|---|---|---|---|---|
| 出力 | 200W | 400W | 600W | 1200W | 2400W |
| 周波数 | 26/38kHz | ||||
| 外形寸法（発振器） | 262(W) × 450(D) × 155(H)mm | 352(W) × 500(D) × 162(H)mm | |||
| 外形寸法（振動子ユニット） | 150×150mm | 200×200mm | 200×300mm | 300×400mm | 400×600mm |
70CPSシリーズの特長
- マイルドなキャビテーションと加速度の力による相乗効果で、ソフトでダメージを抑えた洗浄を実現。
- 波長が短いため、微細隙間、細孔内にも超音波が伝わり洗浄します。
- 低騒音のため、作業環境改善に有効。
70CPSシリーズの用途（洗浄対象）
プリント基板、太陽電池、液晶用ガラス、半導体パッケージ、光学部品、電子部品材料など
スイープタイプ 70CPSシリーズ 仕様
※スクロールしてご覧いただけます
| 型式 | USV-600Z70CPS | USV-1200Z70CPS |
|---|---|---|
| 出力 | 600W | 1200W |
| 周波数 | 70kHz | |
| 外形寸法（発振器） | 262(W)×450(D)×155(H)mm | |
| 外形寸法（振動子ユニット） | 200×300mm | 300×400mm |

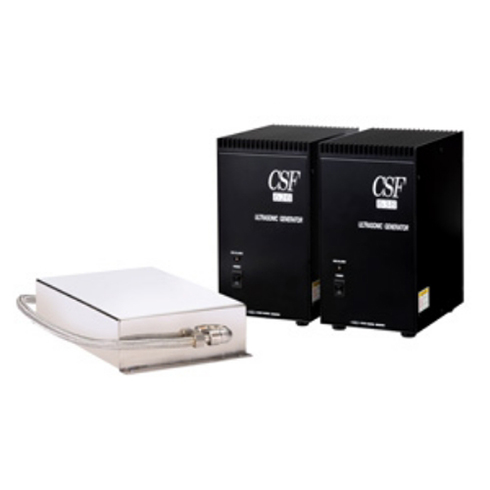

約30％の省電力化（当社比）を実現
回路冷却は設置環境に強いブロアレス構造。設置スペースを取らない縦置き型の超音波洗浄機です。
特長
- 超音波発振機能のみを追求した単機能（SINGLE FUNCTION）モデルで、約30％の省電力化（当社比）を実現。
- 発振器の回路冷却はブロワレスとし、設置場所の雰囲気による内部回路への影響を受けにくい構造。
- 発振器は縦型のデザインを採用し、設置スペースを抑えました。
- 外部制御端子を設け、超音波の発振ON/OFFを制御。
- 当社の振動子は使用液温100℃（沸騰状態を除く）で使用できる耐久性を誇り、対向照射での使用も可能。
スイープタイプ（ECOモデル）26/38 CSFシリーズの用途（洗浄対象）
ガラス・プラスチックレンズ、カメラ関連部品、精密ベアリング、精密機械加工部品など
スイープタイプ（ECOモデル） 26/38 CSFシリーズ 仕様
※スクロールしてご覧いただけます
| 型式 | USV-600Z26CSF | USV-600Z38CSF |
|---|---|---|
| 出力 | 600W | |
| 周波数 | 26kHz | 38kHz |
| 外形寸法（発振器） | 157(W)×230(D)×280(H)mm | |
| 振動子放射面寸法 | 標準形：200×300mm 長形：100×650mm |
標準形：300×300mm 長形：80×560mm |
振動子の取付例
振動子の設置例
