ミニメタルボンダ

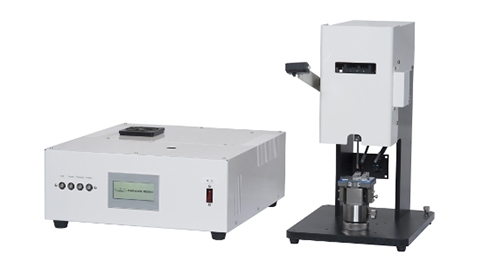

Metal-80

Metal-80

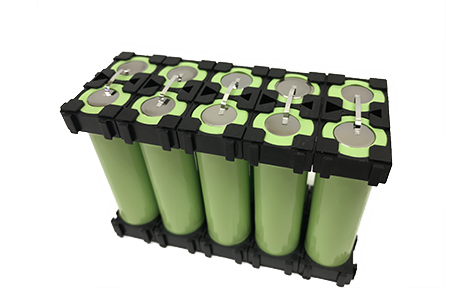

Metal-80

ワイヤボンダREBOシリーズの振動系を搭載

ワイヤボンダREBOシリーズの振動系を搭載し、スポット接合に対応。エアプレス型金属接合機よりも低加圧な荷重設定を実現します(当社比)。PLC外部制御により自動機組込が可能。生産設備への組み込み実績がございます。

特長
  • ワイヤボンダREBOシリーズの振動系を搭載し、スポット接合に対応。
  • 接合時における4種類の波形のモニタリングが可能(モニタリングには、オシロスコープ等の測定器が必要となります)。
  • エアプレス型金属接合機よりも低加圧な荷重設定を実現(当社比)。ワークサイズ、材質により接合性は異なります。
  • 接合ホーンは交換式ツールを採用。深場ワークへのアクセスが可能。ホーンからツール先端までは約58mmとなります。
  • Z軸昇降ストロークは約20mmとなります。
  • PLC外部制御により自動機への組み込みや量産機への転用が可能。

※各種装置、ユニットの設計・製作や接合実験などについては、当社の営業までお問い合わせください。

Metal-80 仕様

※スクロールしてご覧いただけます

型式 Metal-80
出力 約94W
周波数 80kHz
加圧力 約10~60N
外部出力 モニタ用コネクタ付
振動子電流波形、周波数相対変位波形、振動子電圧波形、沈み込み波形
外形寸法 発振器:402×450×181mm(スイッチ、ファン等突起物)
本体:250×320×440mm(レバー等突起物除く)
