超音波プラスチックウエルダ

ULTRASONICのウエルダが多彩なニーズにハイスピード・ハイクオリティ・セーフティでお応えします。

熱可塑性のプラスチックに超音波振動を与えると、境界面で発熱し、瞬時に信頼性の高い溶着ができます。
小型の100Wタイプから大型部品用の3000Wタイプまで、用途・目的に応じてラインナップを取り揃えております。
また、溶着以外に溶断、カシメ、リベッティング、金属インサート、スウェージング、ゲートカットなどの用途にお使いいただけます。

超音波プラスチックウエルダ

超音波プラスチックウエルダ応用例

伝達溶着

伝達溶着

カシメ

カシメ

金属インサート

金属インサート

近接溶着

近接溶着

スウェージング

スウェージング

リベッティング

リベッティング

連続溶断

連続溶断

ゲートカット

ゲートカット

ゲートカット

ゲートカット

カット

カット

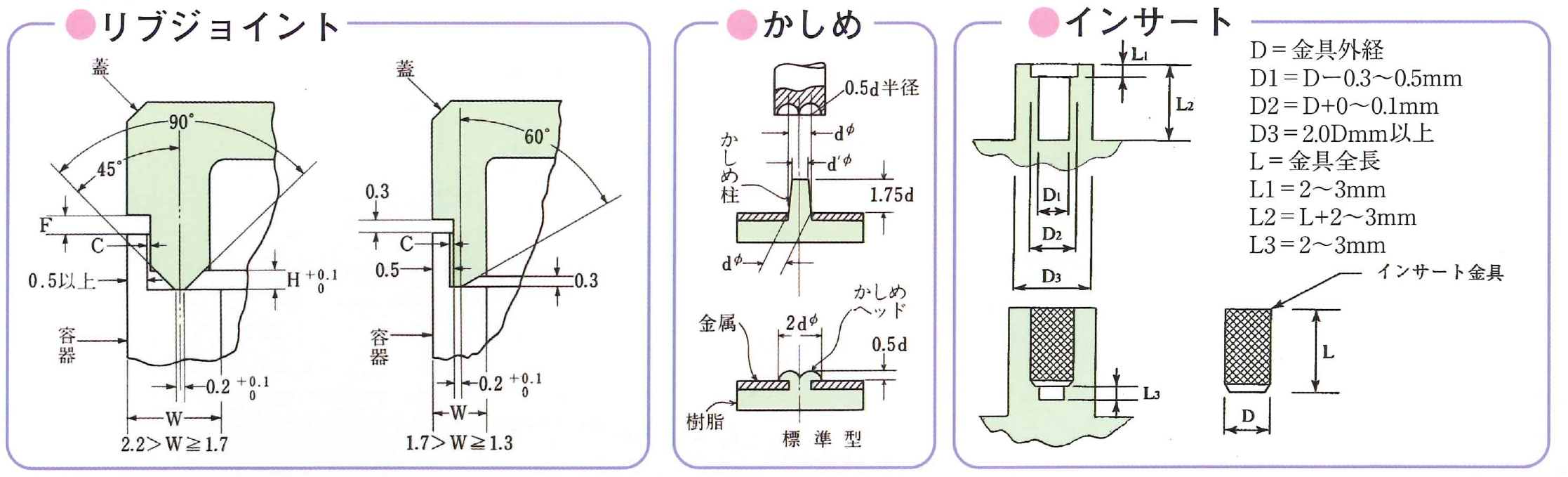

応用設計例

熱可塑性樹脂の溶着適合表

●優〇良

※スクロールしてご覧いただけます

    PS AS ABS PPO POM PMMA PA PC PE PP PVC PBT PPS PET
ポリスチレン
(ポリスチロール)
PS
スチレン・
アクリルニトリリル
AS
アクリル・
ニトリルフジタエン・
スチレン
ABS
ポリフェニレン PPO
ポリアセタール POM
アクリル・
メタクリル
PMMA
ポリアミド
(ナイロン)
PA
ポリカーポネート PC
ポリエチレン PE
ポリプロピレン PP
塩化ビニール
(硬化)
PVC
ポリブチレン
テレフタレート
PBT
ポリフェニレン
サルファイト
PPS
ポリエチレン
テレフタレート
PET

熱可塑性樹脂の溶着性能表

●優〇良△可×不可

※スクロールしてご覧いただけます

  PS AS ABS PPO POM PMMA PA PC PE PP PVC PBT PPS PET
成形物溶着性
薄物溶着性 - - - × - -
溶着強度
溶着後の外観
ホーン振り幅 40~50 40~50 40~50 60~70 60~70 40~50 60~70 50~70 60~70 60~70 50~60 50~70 40~50 60~70

注意:溶着適合表、および溶着性能表に記載されている内容は目安です。材料の性質、周波数、ホーンの形状などにより異なります。

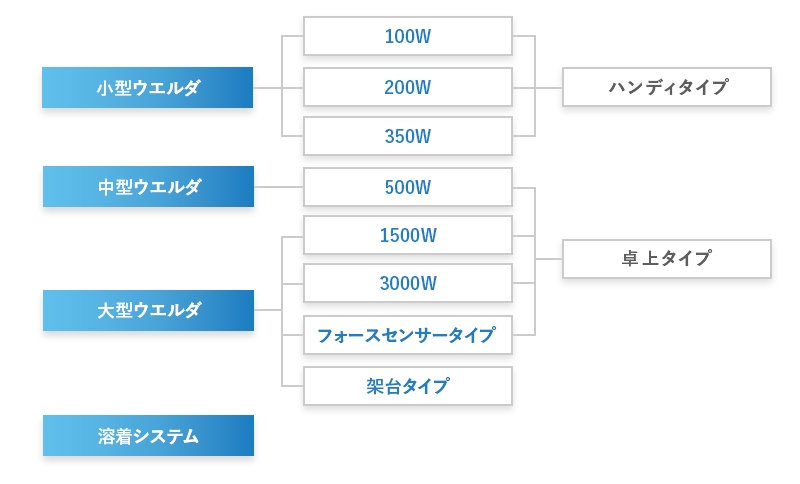

製品一覧

小型ウエルダ

UPW0128A1H

小型ウエルダ

インサート・カシメ・薄物のシール・カットなど使い方は多彩な100Wタイプと、汎用性の高い小型ウエルダの200Wタイプがあります。

大型ウエルダ

G6S 1500W G6S 3000W 卓上タイプ

大型ウエルダ

あらゆる用途に対応できる卓上タイプ、剛性の高い架台に搭載された架台タイプ、荷重コントロールを搭載した卓上型のハイエンドタイプがあります。

溶着システム

SWPM

溶着システム

マルチヘッドタイプ、JRロボットタイプ、スカラーロボットタイプ、垂直多関節ロボットタイプなど、ご用途に応じたシステムをご提案いたします。
