洗浄システム 単槽式
炭化水素系単槽式超音波洗浄機
CM-670
金属部分の加工間における切除粉除去に最適な洗浄装置
超音波の物理的洗浄作用と揺動もしくはバレル回転の物理的作用、そして炭化水素系洗浄剤の溶解作用により付着物を除去します。
また、水系洗浄剤に対応した洗浄機も提案いたします。
特長
- 被洗浄物に合わせて揺動機構かバレル回転機構の選択が可能。
- オーバーフローの水流が、異物を速やかに槽外へ排出。
- ろ過循環機能との相乗効果で、洗浄液を効率よく浄化。
- 被洗浄物を引き上げた際の異物の再付着を減少。
- 洗浄工程はもちろん、仕上げのすすぎ工程にも最適。
用途(洗浄対象)

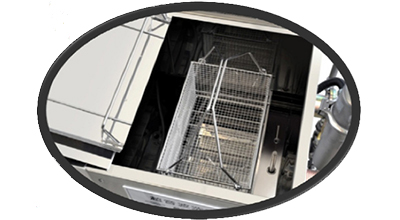

揺動機構
金属加工部品全般。被洗浄物を揺動させることで被洗浄物表面で洗浄液が流動し、切削粉を振るい落とすことができます。
洗浄姿勢:洗浄性を向上させるために、被洗浄物を洗浄治具に整列させる必要があります。

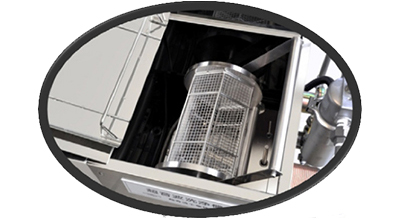

バレル回転機構
被洗浄物同士が密着しやすい形状、袋形状等の金属加工部品。密着している被洗浄物を回転させることでばらけさせ、被洗浄物同士の隙間にある切削粉を液中に分散させて除去することができます。
洗浄姿勢:洗浄治具に被洗浄物をランダムに配置して洗浄が可能です。
炭化水素系単槽式超音波洗浄機 CM-670 仕様
※スクロールしてご覧いただけます
型式 | CM-670 |
---|---|
被洗浄物 | 金属加工部品 |
付着物 | 切削油及び切削粉 |
洗浄液 | 炭化水素系洗浄剤(パラフィン系・ナフテン系) |
洗浄方式 | 超音波+揺動/バレル回転 |
超音波 | Ecoスイープ型超音波洗浄機600W 26kHz |
洗浄治具寸法 | 揺動用:200×300×150Hmm バレル回転用:Φ220×300Lmm |
装置外形寸法 | 620×570×1270Hmm |
必要供給源 | 電源・冷却水(洗浄剤冷却用) |
